IH 200-10-15
Laboratoriot ja analyysit

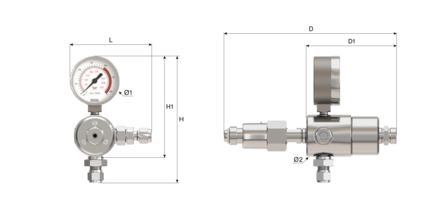

•Korkeapaine säädin - Yksiportainen
•Asennus 200 bar kaasusylinterin tai paneeli - esiasetus
•Sopivat puhtaat kaasut ja seokset, ei syövyttävä
•Valmistettu ruostumattomasta teräksestä
Suunniteltu toteuttamaan: Syövyttämättömät puhtaita kaasuja jopa N60 lukien Alphagaz ™ 1 & 2 / Ei-syövyttäviä seoksia pitoisuus on suurempi kuin 1 ppm
•Asennus 200 bar kaasusylinterin tai paneeli - esiasetus
•Sopivat puhtaat kaasut ja seokset, ei syövyttävä
•Valmistettu ruostumattomasta teräksestä
Suunniteltu toteuttamaan: Syövyttämättömät puhtaita kaasuja jopa N60 lukien Alphagaz ™ 1 & 2 / Ei-syövyttäviä seoksia pitoisuus on suurempi kuin 1 ppm
DESCRIPTION
Application Type :
IH-sarja on kehitetty erittäin puhtaiden kaasujen ja kaasuseosten (puhtausasteeseen 6.0 asti) jakeluun sekä lievästi syövyttäviin ympäristöihin. Kalvotyyppiset IH-säätimet on valmistettu ruostumattomasta 316L-teräksestä, ja niissä on esiasetettu 10 barin lähtöpaine, mikä helpottaa esimerkiksi virtausmittareiden liittämistä.
Application Type :
IH-sarja on kehitetty erittäin puhtaiden kaasujen ja kaasuseosten (puhtausasteeseen 6.0 asti) jakeluun sekä lievästi syövyttäviin ympäristöihin. Kalvotyyppiset IH-säätimet on valmistettu ruostumattomasta 316L-teräksestä, ja niissä on esiasetettu 10 barin lähtöpaine, mikä helpottaa esimerkiksi virtausmittareiden liittämistä.
TECHNICAL SPECIFICATIONS
| Reference | IH_200-10-15 |
| Output pressure | 1 to 10 bar |
| Flow | 15 Nm³/h, 15 Nm3/h |
| Packaging Type | sylinteri |
| Seat | PCTFE |
| Main valve | Ensimmäinen vaihe 316L ruostumattomasta teräksestä |
| Diaphragm | Ruostumaton teräs |
| Filter | Monel® 400 |
| Gauge | Ø 50mm, Ruostumaton teräs, Tiiviste PCTFE |
| Relief valve | Elin 303 ruostumatonta terästä, Lautasventtiilin pronssista, Tiiviste EPDM |
| Seal | PA 6.6, PCTFE |
Encombrement
L:72.0000 MILLIMETER
H:105.0000 MILLIMETER
D:75.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Net Weight1.0000 KILOGRAM
L:72.0000 MILLIMETER
H:105.0000 MILLIMETER
D:75.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Net Weight1.0000 KILOGRAM
Safety & Transport
Varoitus! Jos käytetään palavien kaasujen, kaikki tyhjennys- ja ylivuoto venttiilit on kerättävä.
Varoitus! Jos käytetään palavien kaasujen, kaikki tyhjennys- ja ylivuoto venttiilit on kerättävä.
