Documents

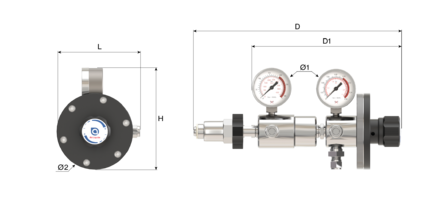

HBS 200-0.1-0.5
Laboratoriot ja analyysit
•Korkeapaine säädin - Kaksivaiheinen
•Asennus 200 bar kaasupullo - Tarkka sääntelyn
•Sopivat puhtaat kaasut ja seokset, ei syövyttävä
•Kromattua messinkiä
Suunniteltu toteuttamaan: Syövyttämättömät puhtaita kaasuja jopa N60 lukien Alphagaz ™ 1 & 2 / Ei-syövyttäviä seoksia pitoisuus on suurempi kuin 1 ppm
•Asennus 200 bar kaasupullo - Tarkka sääntelyn
•Sopivat puhtaat kaasut ja seokset, ei syövyttävä
•Kromattua messinkiä
Suunniteltu toteuttamaan: Syövyttämättömät puhtaita kaasuja jopa N60 lukien Alphagaz ™ 1 & 2 / Ei-syövyttäviä seoksia pitoisuus on suurempi kuin 1 ppm
DESCRIPTION
Application Type :
Pienet paineenvaihtelut voivat vaarantaa tarkat laboratorioanalyysit. Tämän estämiseksi HBS-sarjassa on edistyksellinen kaksivaiheinen paineenalennusjärjestelmä. HBS-säädin on valmistettu kromatusta messingistä, ja siinä on kaksivaiheinen alennusjärjestelmä, jonka molemmat vaiheet on varustettu ruostumattomasta teräksestä valmistetuilla kalvoilla maksimaalisen tarkkuuden ja tiiviyden varmistamiseksi.
Spécifications
Application Type :
Pienet paineenvaihtelut voivat vaarantaa tarkat laboratorioanalyysit. Tämän estämiseksi HBS-sarjassa on edistyksellinen kaksivaiheinen paineenalennusjärjestelmä. HBS-säädin on valmistettu kromatusta messingistä, ja siinä on kaksivaiheinen alennusjärjestelmä, jonka molemmat vaiheet on varustettu ruostumattomasta teräksestä valmistetuilla kalvoilla maksimaalisen tarkkuuden ja tiiviyden varmistamiseksi.
Spécifications
- Tarkkuus: Tarjoaa maksimaalisen tarkuuden ja virheettömän paineen tasaisuuden, jota vaaditaan erittäin herkissä ohjaus- ja laboratorioanalyysiympäristöissä.
- Kaksivaiheinen paineenalennusjärjestelmä: Varustettu kaksivaiheisella rakenteella tarkkuuden maksimoimiseksi. Ensimmäisessä vaiheessa käytetään erittäin kestävää ruostumattomasta teräksestä valmistettua kalvoa, kun taas toisessa vaiheessa hyödynnetään pronssista paljetivistettä äärimmäisen tarkkuuden saavuttamiseksi.
- Rakenne: Säätimen runko on valmistettu korkealaatuisesta kromatusta messingistä, mikä takaa pitkäaikaisen kestävyyden ja turvallisuuden.
TECHNICAL SPECIFICATIONS
| Reference | HBS_200-0.1-0.5 |
| Output pressure | 0,01 to 0,1 bar |
| Flow | 0.5 Nm³/h, |
| Packaging Type | sylinteri |
| Seat | Ensimmäinen vaihe PCTFE, Messinkinen 2. liipaisin |
| Main valve | Ensimmäinen vaihe Brass, Messinki EPDM 2. liipaisin |
| Diaphragm | Ruostumaton teräs |
| Filter | Monel® 400 |
| Gauge | Ø 50mm, Kupari metalliseos mekanismi, Seal PA 6.6 |
| Relief valve | Elin 303 ruostumatonta terästä, Lautasventtiilin pronssista, Tiiviste EPDM |
| Seal | Kupari, EPDM, PA 6.6, PCTFE |
Encombrement
L:118.0000 MILLIMETER
H:129.0000 MILLIMETER
D:275.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Diam2:98.0000 MILLIMETER
Net Weight1.3100 KILOGRAM
L:118.0000 MILLIMETER
H:129.0000 MILLIMETER
D:275.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Diam2:98.0000 MILLIMETER
Net Weight1.3100 KILOGRAM
Safety & Transport
Varoitus! Jos käytetään palavien kaasujen, kaikki tyhjennys- ja ylivuoto venttiilit on kerättävä.
Varoitus! Jos käytetään palavien kaasujen, kaikki tyhjennys- ja ylivuoto venttiilit on kerättävä.
